Sistemas Estruturais - concreto - turma MA4 - 2014-1: Sistema Construtivo BubbleDeck

O sistema construtivo bubbledeck é constituído por esferas plásticas de polipropileno a partir de plástico reciclado retirado no meio ambiente, colocadas entre duas redes metálicas, uma vez que ocupam uma zona de concreto que não tem desempenho estrutural. Essa substituição vantajosamente diminui em até 35% do peso próprio da laje, que, consequentemente diminui os materiais empregados, um ganho de tempo de execução, por se tratar de material industrializado, resultando satisfatoriamente na redução do impacto ambiental, com a substituição de parte do concreto usado.

É um sistema muito dinâmico, pois pode ser usado em qualquer estrutura que faça uso de laje maciça e para tipos de construções diversificados, desde indústrias e hospitais, até estacionamentos e apartamentos. Por ser uma solução de engenharia, melhora muito os projetos de construção com a redução de pilares e o possível desuso de vigas. Isso reduz o custo de execução, já que reduz a utilização de materiais, diminui o tempo de execução e também reduz o custo com mão-de-obra.

Seu dinamismo se estende até às instalações de redes elétricas e hidráulicas, que podem ser embutidas à laje e proporciona ganho de pé-direito, por ser uma laje plana.

Módulos da tecnologia Bubbledeck

Neste caso há o posicionamento das esferas plásticas em gaiolas metálicas e a utilização convencional de formas de madeiras com a inserção de armaduras adicionais. A concretagem é feita em dois estágios.

Este tipo é ideal para pisos térreos, obras de reforma ou acesso à obra complicado, pois por se tratar de módulos, podem ser transportados e posicionados manualmente.

Pré-lajes

Neste outro tipo de aplicação é o mais comum, é feita uma laje de 6 centímetros de espessura para a fixação dos módulos Bubbledeck compostos pelas armaduras superior e inferior, com as esferas plásticas. Sobre escoramentos provisórios, os módulos e as armaduras adicionais são posicionados, posteriormente sendo feita a segunda etapa de concretagem. É necessário para o posicionamento do módulo, um guindaste devido ao peso.

Para este tipo, com concreto pré-moldado, são adequados em todos os tipos de projetos de construção de pisos, principalmente pisos abertos, tais como edificações comerciais, educacionais e institucionais.

Especificações técnicas

Categorias de placas, segundo experiência da empresa na sua aplicação:

Quanto maior o tamanho das pré-lajes, menor será o custo de execução, o que pode limitar o tamanho dessas placas, é as dificuldades de transporte.

Os tipos de placas na tabela podem ser aplicadas sobre a seguinte gama de vãos livres:

Instalação

Isolamento acústico

De acordo com os testes de certificação das autoridades para a supervisão de construções P-SAC 02/IV-065, MPFA Leipzig e. V:

Resistência ao fogo

De acordo com os testes de certificação das autoridades para a supervisão de construções P-SAC 02/IV-065, MPFA Leipzig e. V:

O cobrimento mínimo do concreto para a armadura inferior dependendo da resistência ao fogo e das tensões admissíveis do aço sobre a ação de cargas pode ser determinada segundo a tabela abaixo:

O cobrimento de concreto para a esfera pode ser 0,5 cm menor do que os valores mencionados. As esferas plásticas ocas são constituídas de poli-etilenos de alta densidade (HDPE) e têm de estar de acordo com os materiais de construção da classe B2 pela norma DIN 4102-1 no mínimo. O cobrimento superior de concreto tem que ser de no mínimo 2,5 cm.

Vantagens

Este sistema elimina grande uso de concreto devido ao preenchimento das lajes pelas esferas, que consequentemente as deixam mais leves. As esferas também proporcionam um vácuo que permite colunas com inter-eixos 50% maiores. Permitem um maior vão e nas duas direções, sendo conectadas diretamente nas colunas através de concreto in-situ, sem o uso de vigas.

Benefícios do Bubbledeck

- Projeto com maior liberdade de execução, com layouts curvos e irregulares, sem restrições.

- Peso próprio reduzido, com fundações reduzidas também.

- Aumento dos inter-eixos das colunas, sendo até 50% a mais que as outras estruturas.

- Não utilização de vigas, aumentando a eficiência na execução e maior economia.

- Eliminação de paredes de apoio, com maior facilidade nos métodos construtivos.

- Diminuição do volume do concreto. Ex: 1Kg substitui 60Kg de concreto.

- Essa diminuição é sustentável pois diminui a emissão de CO2 pelo concreto e também reduz a energia.

As vantagens vão além da economia, pois por ser um processo mais industrial, o processo de construção é mais simplificado.

- Atenua o nível de ruídos entre pavimentos. Seu desempenho acústico atende a nova Norma da ABNT nº 15.575.

- É termicamente confortável pois conduz pouco calor nos painéis.

- É uma laje plana que permite um pé-direito alto.

- É possível utilizar cabos de protensão que aumentam ainda mais os vãos.

- Logisticamente é vantajoso, pois o transporte de materiais é reduzido, diminuindo riscos operacionais e de segurança no trabalho, já que reduz a força humana.

- Apresenta “Selo Verde” ganhando diversos prêmios internacionais, pois além dos outros benefícios apresentados, como a redução da emissão do CO2 pelo concreto, o plástico das esferas são reciclados.

- A tecnologia também se enquadra nas referências recomendadas pelo tratado de Kyoto e pelo COP15.

- É resistente ao fogo, pois as esferas carbonizam sem emitir gases tóxicos. Dependendo da cobertura, a resistência ao fogo pode variar de 60 a 180 minutos. (de acordo com a ISSO 834)

O sistema bubbledeck se enquadra também nos quatro conceitos de sustentabilidade, que são:

- Ecologicamente correto

- Economicamente viável

- Socialmente justo

- Culturalmente aceito

Economia

Não há a utilização de formas, o que leva a redução na utilização de madeira. A cada m² utilizados tem-se a comparação:

- 60 Kg de concreto por 1 Kg de plástico reciclado retirados do meio ambiente.

- Redução de 0,05 m³ de madeira. Para 10.000 m², deixa-se de cortar 166,6 árvores.

- Redução de materiais e transporte, água, energia.

Além de todos os benefícios apresentados, este tipo de sistema construtivo, gera uma cadeia sustentável, uma vez que incentiva uma nova vertente de mão-de-obra na construção civil no Brasil, o que leva a um investimento em qualificação profissional para atender a novas demandas. O trabalho é feito com maior segurança. Gera novos empregos indiretos, no processo de fabricação dos novos insumos da tecnologia Bubbledeck.

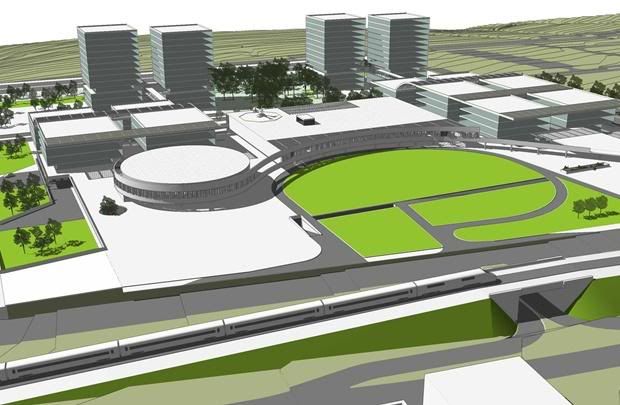

Projeto do novo Centro Administrativo do Distrito Federal

O novo Centro Administrativo do Distrito Federal, escolheu o sistema BubbleDeck pelos diversos benefícios no seu uso e a necessidade de ter grandes vãos mantendo a economia.

- Área construída de 170 mil m².

-16 prédios (4 torres de 15 andares e 10 torres de 4 e 6 andares)

-Redução de 2500 viagens de caminhão para o transporte de concreto.

-Evitou o corte de 2.800 árvores por não usar formas

-Inovação do sistema construtivo no país.

Extensão da Câmara Municipal e do Centro de Finanças em Glostrup, Dinamarca

O edifício é um novo marco arquitetônico para Glostrup, é um salão da cidade de um lado e um grande jardim de outro. Uma parte do edifício fica o maior centro financeiro do Danske Bank, na Dinamarca, enquanto Glostrup Câmara Municipal acomoda a Câmara de Vereadores, escritórios e uma passarela transparente até a Câmara Municipal já existente, projetada por Ame Jacosen em 1958.

É o primeiro projeto que utiliza o concreto BubbleDeck, permitindo grande vãos e com uma espessura mínima de laje.
